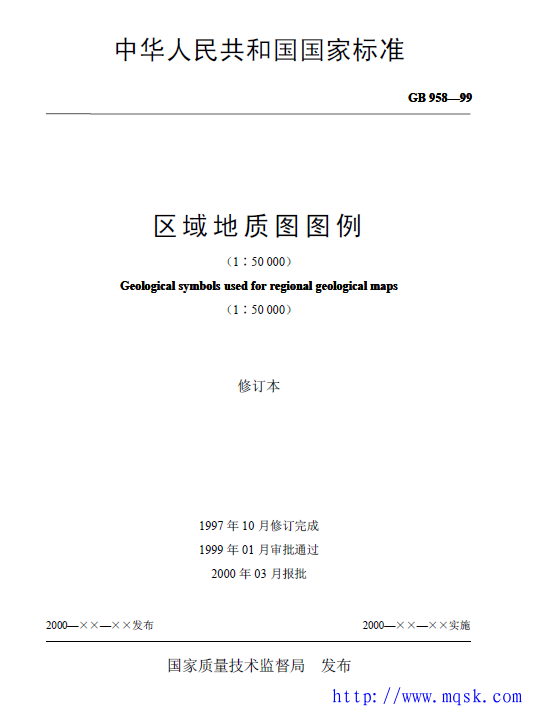

GB 958-99区域地质图图例（1：50000）

为适应地质工作深化改革和加快地质制图工作规范化、标准化和计算机辅助制图以及编制数字地质图的要求，制定这一套标准的代号、符号和花纹以及相关的编码，亦利于地质工作或其它科学、技术和经济领域等部门使用。

1 范围

本标准规定了1：50000及其它中小比例尺区域地质图件（包括详图、平面图、地质柱状图、矿产图、成矿规律及预测图等）上，地质年代单位符号、年代地层、岩石地层、花岗岩类谱系单位和年代加岩性单位、特殊岩石地层、（构造地（岩）层）和层序地层单位代号与符号类型、各类常用岩石和矿物的代号、符号和花纹、各类矿产的矿床、矿点的等级符号与花纹和一般调查中（非专业调查）常见地貌类型、地质灾害和旅游地质等内容的符号与花纹等及其表示方法与原则。

本标准适用于1：50000及其它中小比例尺区域地质调查、野外填图及室内编图。亦基本上适用于其同等比例尺的矿产图和成矿规律及预测图等图件所需要的代号、符号和花纹。

2 总则

2.1为了地质制图不同目的的需要，应在相应的地质图件上，表示需要的代号、符号和花纹。
2.2表示岩石和矿物花纹采用黑色（或着色）或漏空花纹符号，但其花纹符号的原意不变。
2.3岩石和矿物花纹的表现形式与分类命名紧密相关，往往侧重岩石中的某些特征。本标准只列出较常见的各类不同的岩石分类主要岩石类型。
2.4在制定岩石和矿物花纹符号时，遵守下列原则：
2.4.1注意各种符号的系统性、通用性，在同一图种上，一种符号只能代表一种内容含义。
2.4.2对长期习惯通用的符号，如无原则性错误，尽量保留，但对长期以讹传讹的符号，经查证重新拟定其含义。
2.4.3设计的各种花纹尽量作到含义确切，绘制方便，便于计算机制图。
2.5使用本标准中没有涉及到的内容时，可在本标准规定的原则范围内，根据具体情况，设计花纹符号，但绝不能改变已设计的花纹符号之含义。
2.6本标准年代地层和地质年代单位中的长城（Ch）、蓟县（Jx）、青白口（Qb）三个系（纪）的符号，不同于国际上公认系（纪）的符号标准。
2.7本标准在修订中，补充了近十多年来地质基础学科方面许多新进展，但对老的名词术语，只要不是明显相互对立，都加以保留。

3 编码方法

3.1本标准中各种图例的编码基本上是采用三级编码，即类、亚类及图例编号，第一、二位数为类别，如地质体单位、地质构造、岩石花纹、矿物岩石、矿体岩相、第四纪成因类型、矿床类型、矿床成因、成矿规律预测、地貌、地质灾害、地质旅游共17类，分别以01、02、03、17代表，在类之下分为亚类、用第三、四位数表示，即地质体单位中又有年代地层、岩石地层、花岗岩类单位、特殊岩石地层（构造地（岩）层），分别以0101、0102、0103、0104、表示，在每个亚类之后就是图例的具体编号，有一个图例就有一个号，共有3位数，每一个亚类最多可编到999个图例。
3.2为便于在数字地质图上分层次提取不同岩类的岩浆岩，在常用岩浆岩代号代码的编码方法上，略有变化。即在上述总的编码原则下，对岩浆岩的代号按9个层次编码。
第1、2位为本图例的大类，第3、4位为大类之下的亚类，第5位为岩浆岩化学成分分类代码。
